Как использовать нашу AT407 модель пластиковой пленки.

AT407 Plastic Plamp Rotter используется для изготовления образцов полосок для испытания на растяжение BOPP, BOPC, Bopet, BOPA и других пленок.

Основная особенность этой машины заключается в том, что держатель образца фиксирован, а держатель поворота инструмента используется для резки образца. Это безопасно и надежно. Вырезка для отбора проб очень удобен. По сравнению с методом удара и резки, режущий край машины является аккуратным, так что можно сохранить оригинальные механические свойства пленки. Условие всей машины разработана, новая и красивая, а ее технический индекс производительности достигает уровня импортируемого продукта.

Приборная композиция

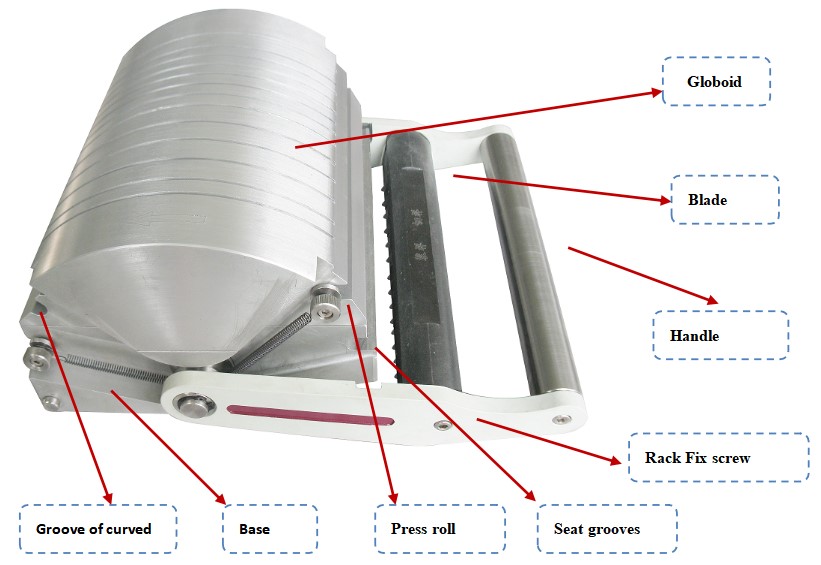

Машина в основном состоит из сиденья машины, дуговой столы, вращающейся ручки, держателя инструмента, рулона нажатия и запасной коробки (в стороне поверхности изогнутой поверхности и запасного лезвия в коробке). См. Рисунок 1, Рисунок 2, Рисунок 3.

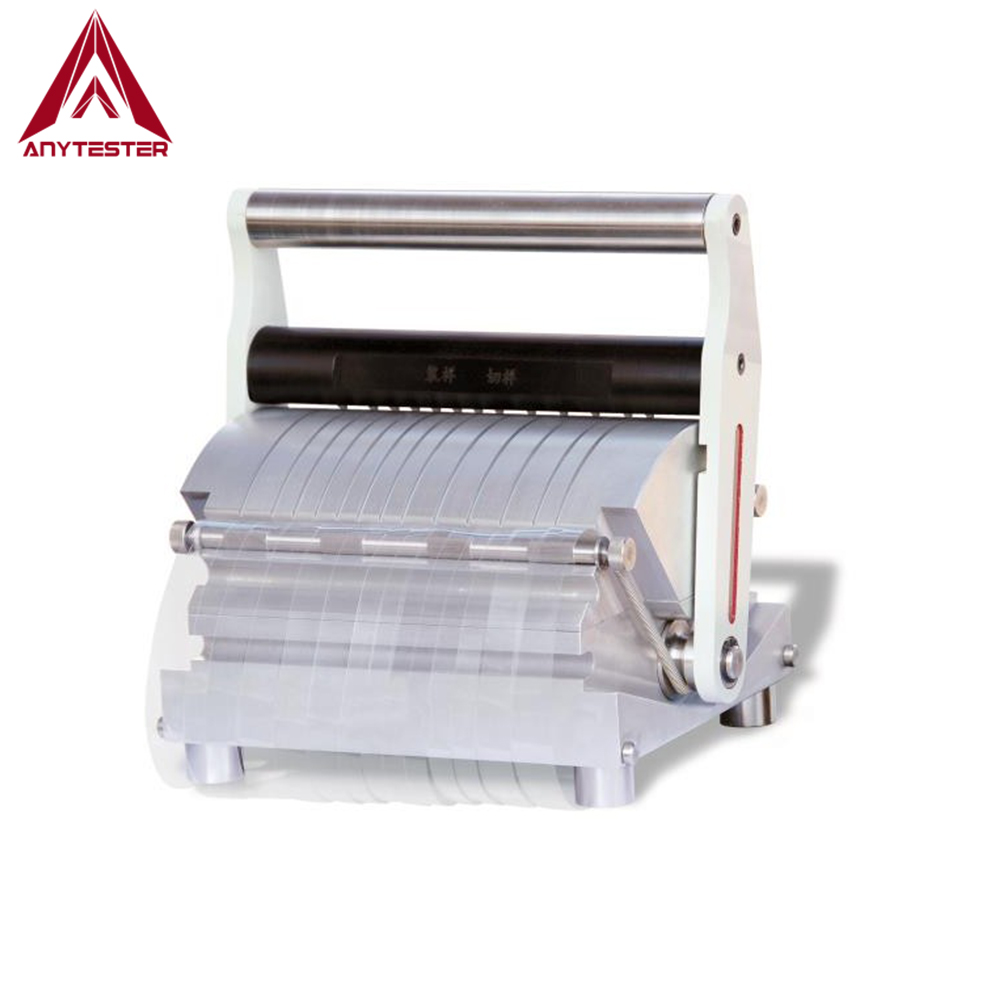

Рисунок 1 Пластиковая пленка -резак

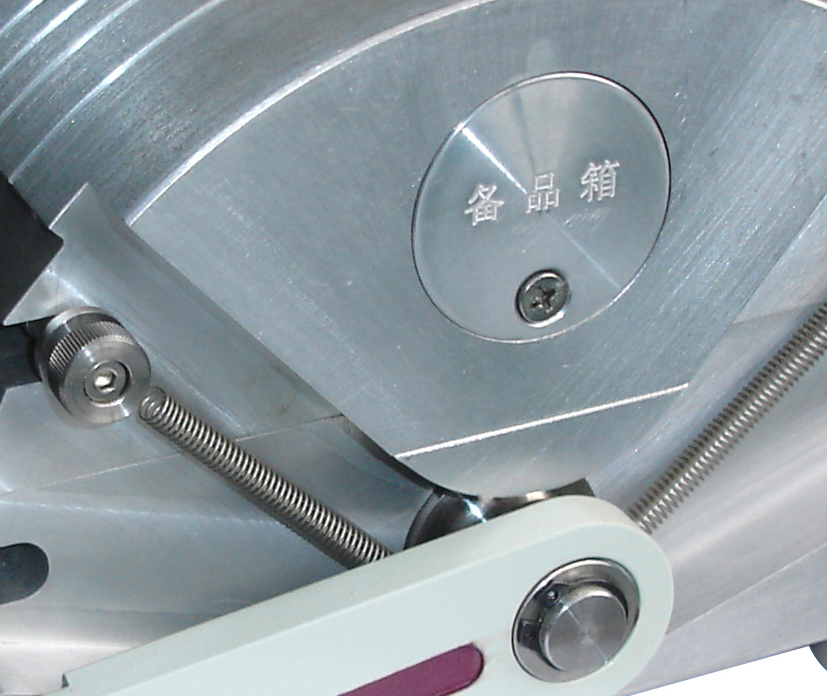

Рисунок 2 коробка запасных частей

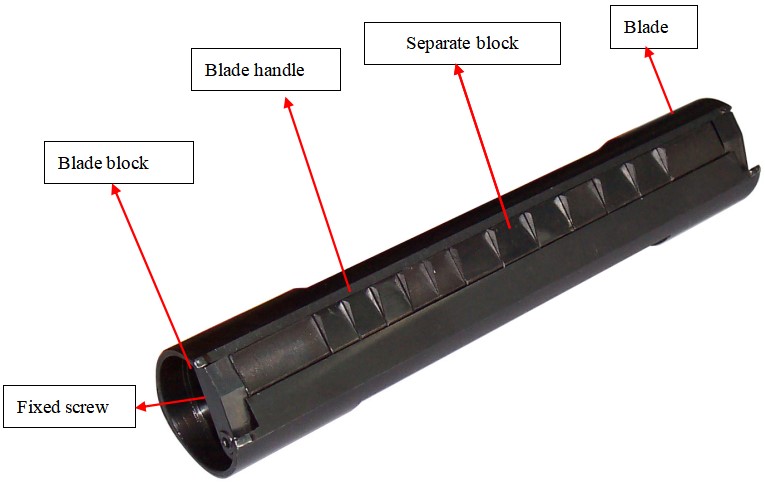

Рисунок 3 Составлена ​​держателя лезвия

Держатель лезвия состоит из опоры лезвия, ручки лезвия, отдельного блока и блок -лезвия для пресса. См. Рисунок

Используйте процедуру

3.1 Можно отрегулировать номер сплайна и ширину сплайта машины, заводское состояние может разрезать ширину шириной 5 мм шириной 6 8 мм, 12 сплайна, боковая ласка лезвия, отрегулировать установку лезвия, например, лезвие, смягчающее перепивку кадров, удары, лезвие, лезвие. Может разрезать образец, может быть реализован выборка ширины ширины ширины пробы 10 мм или 13 мм, методы работы в соответствии с '4 заместительного лезвия '.

3.2 Во -первых, тонкая пленка (многослойная тонкая пленочная полоса должна быть сложена вместе), ширина составляет около 170 мм, самая короткая длина 250 мм, подходящая для длины 270 мм.

3.3 Поверните ручку, лезвие вернется назад, затем потянет с обеих сторон ролик в канавку базового, положите пленку (которая подрезана в соответствии с 3.1) на глобоидные, сделайте пленку гладкой, сначала положите одну сторону в канавку, потяните Роллер нажмите на пленку, а затем затянут нажатую сторону пленки.

3.4 Также нажмите другую сторону и затяните пленку.

3.5 Тщательно проверить, что пленка находится близко к поверхности дуги, без морщин или вы можете собрать сзади на переднюю часть (направление стрелки), вытаскивая держатель ручки с тонкой пленки на съемке, нож спереди, в 'Запретная резка «Помните, что не удаляют пленку, прежде чем не обратно, иначе он повредит пленку, просто вырезанный.

3.6 Потяните ролик и положите его в канавку сиденья и вытяните пленку с двух сторон.

3.7 После того, как образец был выведен, ручка поворачивается, а держатель инструмента помещается на задней стороне. Он находится в состоянии с выбором образца »и подготовлен для следующей резки.

3.8. Резка многослойная тонкая пленка, если ее трудно разрезать, пожалуйста, положите меньше слоев тонкой пленки, чтобы избежать повреждения лезвия.

Замена лезвия

Когда край режущей пленки ошибочен, не может соответствовать техническим требованиям, удалить оператор инструмента и внимательно проверить лезвие. Если на лезвии есть какой -либо дефект, его следует заменить вовремя. Запасное лезвие помещается в запасную коробку.

4.1, поместите стойку для лезвия вперед, то есть 'запрещено сократить состояние образца '. Ослабьте держатель лезвия и боковую ручку, фиксирующие винты, сбивайте оператор инструмента, тщательно осмотрите лезвие и посмотрите, есть ли дефект на лезвии.

Открутите винты 4.2 на блоке ножа (см. Рисунок 2), отделяйте блок и снимите лезвие в порядке, повреждены правильно размещенные лезвия.

4.3 Новый лезвие и отдельный блок В соответствии с удалением порядка обратно в нижний кронштейн и нож (избегайте выпуклости лезвия), блок ножа фиксируется, нажимая лезвие.

4.4 Когда установлен держатель инструмента, мы должны сначала проверить, соответствует ли каждое лезвие соответствующую канавку, независимо от того, выступает или нет, чтобы избежать неправильного положения лезвия или мешать канавке.

Внимание

1. В процессе резки не касайтесь изогнутой поверхности и пленки вручную, в противном случае это может привести к травме.

2. Когда образец вырезан, ручка вытягивается сзади к передней части, и он нуждается в вырезании только один раз. Запрещено неоднократно сокращать. После того, как резка завершена, лезвия подставка находится перед глобоидной поверхностью. После снятия образца лезвия должна потянуть к задней части глобоидной поверхности.

3. Когда лезвия установлена ​​и удалена, пожалуйста, потяните стойку для лезвия на переднюю часть поверхности глобоида, то есть »запрещено разрезать состояние образца ».

4. Общая толщина полосы образца не должна превышать 0,2 мм, хотя машина может заполнить образец резки многослойной пленки один раз.
