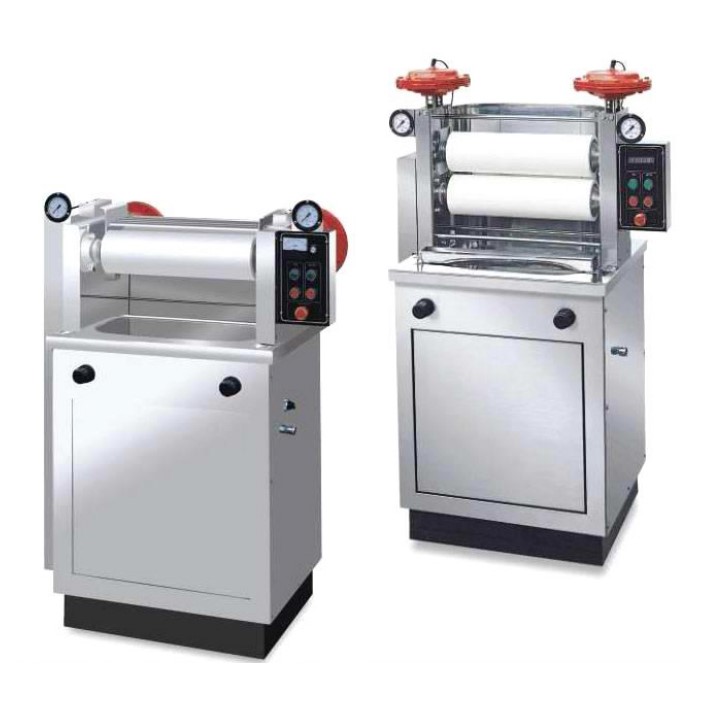

Две модели нашего пневматического тяжелого продувки

一、 Краткое введение

Пневматическая продувка в серии AT274 - это заполнение для всех процессов окрашивания, печати, печать, отделки и прокладки, широко используемых на окрашивании и отделке и производителе и красителях.

В настоящее время клиент имеет высокие требования к качеству текстиля, не только точный цвет, но и удобное для рук. Вы можете использовать этот прокладку для моделирования реальной производственной среды и получить высокую обработку повторяемости. Кроме того, вы можете использовать эту машину для разработки большей технологии окрашивания, такой как огнеупорное, устойчивое к пыли, устойчивая к масляным, водяным упорядоченным, дышащим и т. Д. Эта прокладка является идеальным решением для сокращения отходов времени и инвестирования из-за плохой технологии окрашивания. Он имеет вертикальный тип и горизонтальный тип. Сегодня мы представляем модель AT274B Model Horizontal Pneumatic Heavy Duty Padder.

AT247B Горизонтальная пневматическая электрическая электрическая машина для малого весла /придар для краски для крашений, подходящая для небольших партийных, разнообразных тканевых окрашивания ткани, эффект пост лечения, накладную, обработку смолы и тестирование образцов другого процесса и проверка качества, чтобы получить такую ​​же скорость проката, что и производство / Скорость всасывания давления, рабочая поверхность рулона составляет 420 мм, а давление можно произвольно регулировать в пределах 0,03 ~ 0,6 МПа (около 0,3 кг/ см2 ~ 6 кг/ см ²).

二. Основной технический параметр и функция

1. Материал: вся машина изготовлена ​​из высококачественного зеркального листа SUS304 из нержавеющей стали, который прочный и долговечный, прочный в коррозионной стойкости и красиво по внешнему виду

2. Конфигурация броска

Материал ролика: нитриловая резина используется;

Твердость рулона: берег 70 ℃

Ширина рулона: 420㎜ (другие размеры могут быть настроены по требованию)

Диаметр рулона ： ￠ 130㎜

3. Цилиндр: Большой пленочный цилиндр с поперечным сечением, сильное трение против трещины, автоматический сброс после сбоя питания, отсутствие отклонения влево-правого, высокая воспроизводимость. 5 、 Рабочая скорость: Регламент скорости преобразования частоты ， 0-18 об / мин, скорость может быть скорректированным произвольно.

4. Мощность: 200 Вт

5. Вход напряжения: 220 В/50 Гц.

6. Пробеги: ролик приводится к пленку с большим сечением, питается с помощью сжатого воздуха, а давление контролируется регулирующим клапаном давления. Давление на обе стороны сохраняется одинаковым, что может эффективно подражать производственному процессу и заставить процесс выборки соответствовать требованиям производственного процесса.

7. Скорость поглощения давления (подбор): Когда жесткость рулона составляет 70 градусов берега, скорость поглощения давления можно контролировать от 25% до 110%. Он подходит для широкого спектра типов ткани, но как только он будет фиксирован, он будет иметь стабильную скорость давления всасывания. Не нужно тратить время на то, чтобы внести коррективы каждый раз.

8. Устройство безопасности безопасности: безопасная перегородка, переключатель экстренной остановки панели, скрытый аварийный переключатель аварийного стоп -вершины, после нажатия двигатель будет автоматически остановлен, а рулон будет включен для полной защиты.

9. Размеры: спереди 850㎜ × сторона 680㎜ × высота 1100㎜

10. Вес ： около 140㎏ (с учетом фактического веса)

【Другая конфигурация】

■ Танккратный бак, один с емкостью 2000 мл

■ Регулирующий давление клапан, соленоидный клапан, конструкция встроенного датчика, чистый и красивый внешний вид, нелегко повредить;

■ Система промывки оснащена легким водяным пистолетом, что удобно

Для очистки оборудования до и после окрашивания.

■ Эргономичный дизайн, высота оборудования легко эксплуатироваться, ширина оборудования умеренная, стабильность хороша, а пространство пола сохраняется.

三. Установка

1. Пожалуйста, внимательно распаковать и осторожно удалите устройство, помещенное в горизонтальную плоскость, чтобы избежать вибраций, генерируемых при работе оборудования.

2. Переворочная часть питания составляет 220 В, 50 Гц необходимо добавить емкость 5A и разомкнутую цепь с защитой от перегрузки, воздушным переключателем, надежным заземлением и обратите внимание на следующие точки:

ПРИМЕЧАНИЕ. Переключатели ножей, а другое использование строго запрещено без перерыва, перегрузки и открытия защиты цепи, переключателя питания.

3. Требуемая часть подачи воздуха составляет не менее 6 кг/см ², прежде чем испытательная машина должна быть давлением двух цилиндров примерно до того же, в противном случае давление будет медленным, приведет к потяжению направляющего блока, Таким образом, влияет на обычные работы по оборудованию.

4. Передний ролик машины активен, а задний валик приводится. Прокатный автомобиль соединен с воздушным компрессором (называемый: воздушный компрессор) или с воздушным трубопроводом. После того, как источник воздуха подключен, передний ролик будет работать в установленном направлении при включении питания, а задний ролик будет медленно толковаться двумя цилиндрами, чтобы сжать передний ролик и соответственно вращаться. Нажмите кнопку с сбросом давления, и бросок будет сброшен.

5. Подключите слив

6. в соответствии с линией питания знаменует правильное соединение шнура питания

四. Эксплуатация и техническое обслуживание

1. Воздушный компрессор (воздушный насос или воздушный трубопровод) подключен к небольшой прокатной мельнице,

2. В соответствии с линией питания знаменует правильное соединение шнура питания

3. Отрегулируйте клапан давления на ролике, чтобы давление было одинаково в правом и слевах, и соответствовать требованиям процесса.

ПРИМЕЧАНИЕ. Давление каждой из корректировок, пожалуйста, нажмите плюс (разгрузка) нажмите кнопку более трех раз, чтобы подтвердить, что правильная инструкция датчика давления.

4. Образец, окрашенный цветом, отправленный на рабочую поверхность рулона.

5. Использование ручного переключателя, чтобы вращение ролика.

6. Вы снимаете образец пальцами, когда бросок возвращается.

7. Каждый прокат закончился, промойте поверхность рулона.

8. Каждый раз исчерпаны, производите электроэнергию, газ, вода закрылась.

9. На регулярной основе предоставляет детали: (Коробка передач, деление цепи и роликовой ткани и т. Д.) Заполнение масла.

10. Если долгосрочный неиспользование, необходимо использовать пыльно-защищенный материал для покрытия.

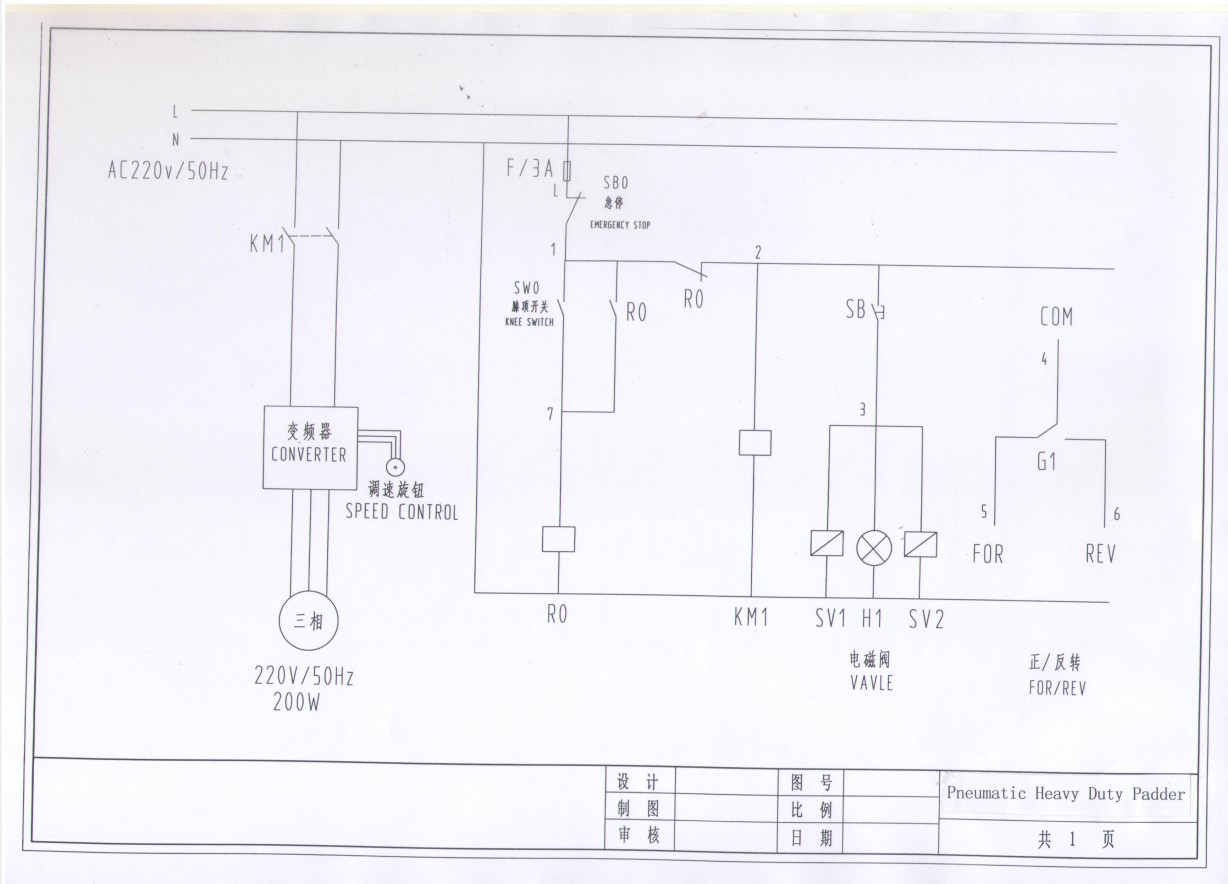

五. Электрическая схема схема
