Руководство пользователя AT235 Bench-Top Wet Stroning Machine

Сегодня мы представим, как использовать нашу AT235 модельную лабораторную лабораторию влажного вращающегося машины.

1. Резюме

AT235 Bench-Top Wet Spinning Machine является специальной конструкцией для исследования нового материала в области текстиля, макромолекулы и другого материала. Он состоит из бака раствора, дозирования, спиннерета, коагуляции ванны, рисования, нагревательного канала, рисования, настройки канала, ролика и обмотки.

2. Параметры

3. Введение

3.1 Структура

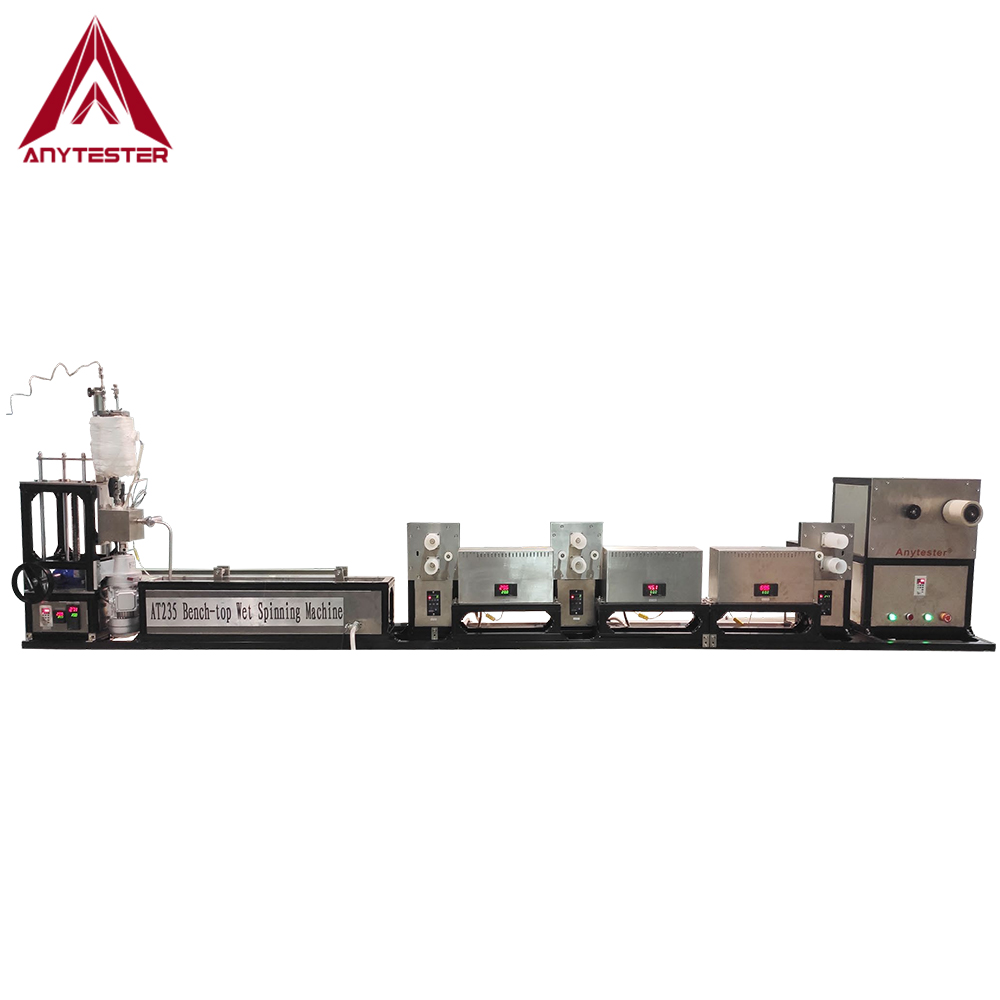

Рис.1-Whole Line

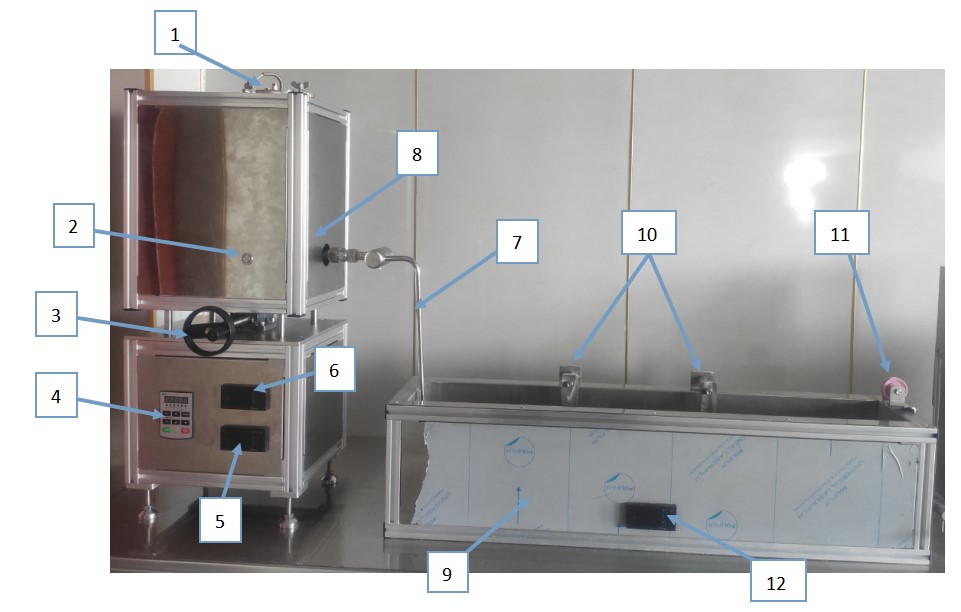

Рис.2-Шипень и Коагуальность

Танк 1-й серии

Кнопка 2-в-выключаемого соленоидного клапана между раствором и дозированием насоса

3-ручное колесо

4-ступенчатая насос для дозирования

5-температурный счетчик для резервуара для раствора

6-температурный счетчик для дозирования насоса

7-gooseck

Насос с 8 дозировкой (внутри оболочки)

9-коагуляция ванны

Колесо 10-филостного давления

11-филостное колесо

12-температурный счетчик для коагуляции ванны

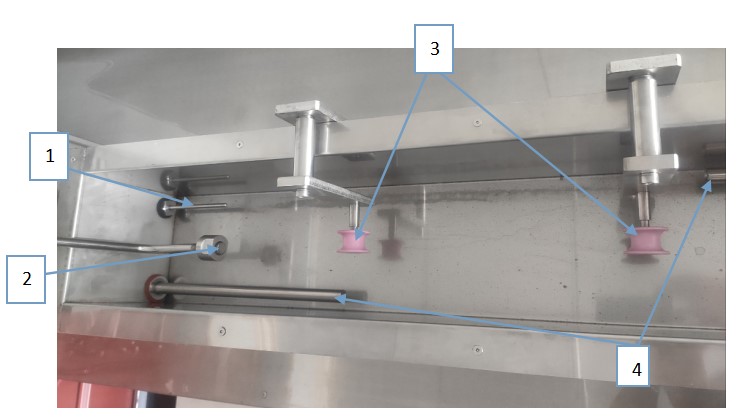

Рис.3 Коагуляционная ванна (вид наверх)

1-температурный датчик

2-Spinneret

3-филостное колесо

4 нагревающая труба

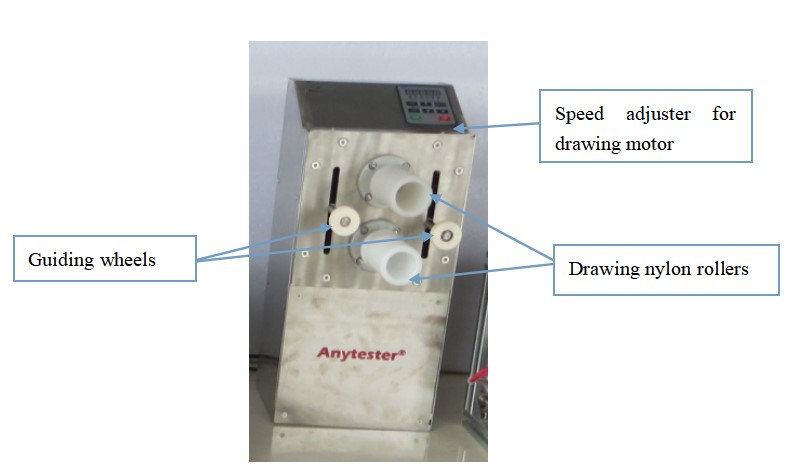

Рис.4-рисование рулоны

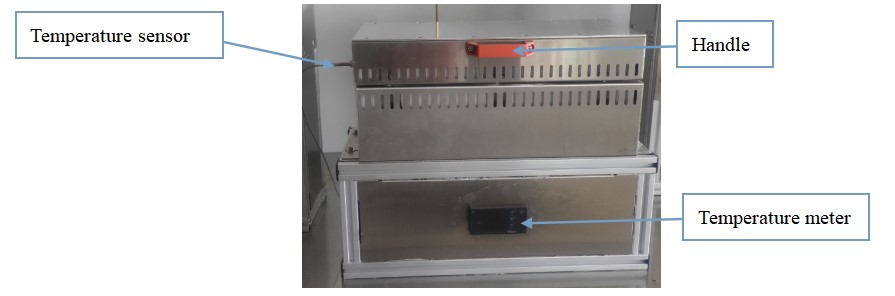

Рис.5-нагревающий канал

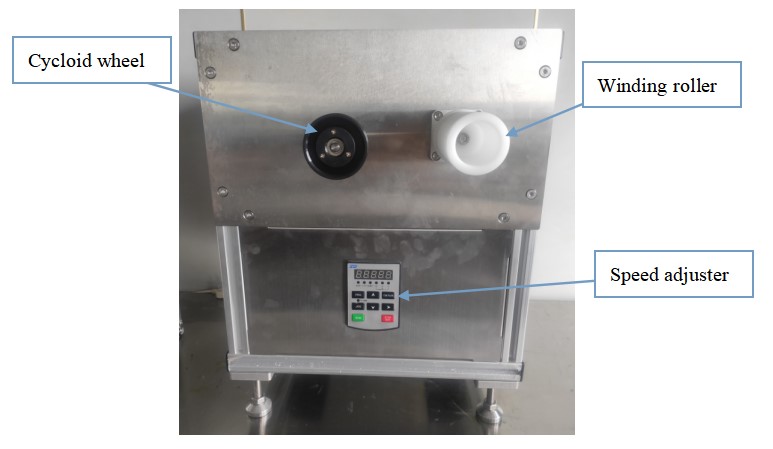

Рис.6 Устройство

3.2 Инструкция по счетчику

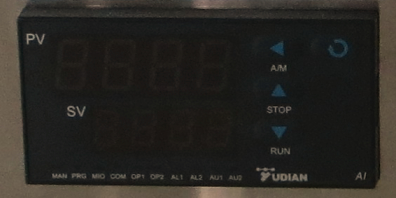

Рис.7-температурный счетчик

Нажмите ' ' , и клавишу, чтобы изменить значение SV; Если значение SV выше, чем значение PV, измеритель температуры автоматически отправит сигнал на нагревные трубы для нагрева. Таким образом, способ остановить нагрев состоит в том, чтобы установить значение температуры SV, чтобы быть ниже, чем значение PV.

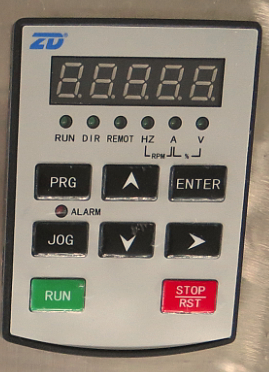

Рис.8-скоростный регулятор

Нажмите кнопку «Jog » и удерживайте ее, рулоны чертежа будут постоянно вращаться; Если выпустите его, рулоны чертежа перестанут вращаться;

Если рулоны чертежа не вращаются, нажмите кнопку «Запустить », а затем поворачивается рисунок;

Если рулоны чертежа вращаются, нажмите кнопку «Остановить », а затем они перестают вращаться;

Нажмите кнопку ' ', чтобы увеличить скорость;

Нажмите кнопку ' ', чтобы увеличить скорость;

4. Условия работы

● Температура окружающей среды: 10 ℃ -40 ℃ диапазон;

● Относительная влажность 30-80%;

● Нет вибрации вокруг, нет коррозийных среда в окружающей среде;

● на прочной основе;

● Работайте без сильных вмешательства магнитного поля, без сильной конвекции воздуха вокруг.

5. Установка и внимание

1) Поместите все части прибора на стабильную и уровни таблицы в последовательность;

2) отрегулировать положение всех частей, чтобы накаливалась двигаться в линии;

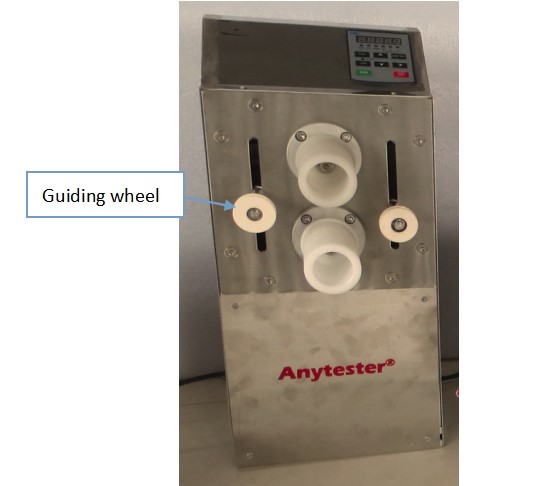

3) Отрегулируйте положение руководящего колеса на каждом рисунке, как ниже:

● Потяните металлическую стержень для руководящего колеса и в то же время, а не зажимайте его, пока он не будет ослабевать с гайкой; В этот момент металлическая стержня и гайка могут перемещаться вверх или вниз;

ПРИМЕЧАНИЕ-ДОБАВИТЬ СЛЕДУЮТ МЕТАЛЛАННОЙ БАР и не откручивайте его от гайки.

● Переместите металлическую стержень с гайкой в ​​соответствующее положение, потяните ее снова и поверните его в то же время, чтобы затянуть его;

● Таким образом, чтобы отрегулировать положение руководящего колеса.

5) Оставьте клавишу Allen в каждом филаменте, нажимая ролику в ванне с коагуляцией, чтобы поднять нажимающие ролики филамента;

6) вылейте коагулирующий раствор в коагуляционную ванну;

7) Откройте крышку резервуара для решения;

8) вылейте вращающийся раствор в резервуар раствора;

9) исправить крышку на резервуаре для решения;

10) подключить газовый впускной порт к азотному цилиндру (подготовлено самим пользователем); При необходимости подключите вакуумный насос (подготовленный самим пользователем) с портом для него на крышке резервуара для вакуумирования резервуара и удаления воздуха из прядильного раствора;

11) Включите все детали, установите необходимую температуру на всем температурном измерителе

12) Когда все температуры достигают требуемого значения, установите скорость вращения относительных чертежных роликов и обмотки;

13) Закройте отверстие вентиляционного отверстия (порт для вакуумного насоса) резервуара для раствора и отрегулируйте выходное давление азотного цилиндра, равным 0,1 ~ 0,2 МПа;

14) Нажмите кнопку On-Off, чтобы открыть соленоидный клапан между резервуаром и

выполнение насоса, поэтому прядильный раствор может протекать из бака раствора в дозирующий насос;

15) Отрегулируйте скорость вращения дозирования насоса, а затем дозирующий насос доставляет вращающееся раствор в Spinneret;

16) опустите спиннерет в коагуляционный раствор, и от Spinneret будут пузыри воздуха;

17) Когда пузырьки воздуха исчезают, вращающийся раствор проходит через спиннерет, образуя какой -то тонкий поток и тонкий поток в коагуляционной ванне, образуя нить;

18) Держите филамент на инструменте или в руке, носящими защитные перчатки, а затем введите его через черновики роликов, нагревательную ванну, устанавливая ванну и, наконец, намотка на оморот.

О мокрой прядильной машине, если у вас есть какие -либо вопросы, пожалуйста, не стесняйтесь обращаться к нам.
