Руководство пользователя AT225 Лабораторная вращающаяся машина расплава

Сегодня мы представим, как использовать нашу спиннинговую машину модели AT225.

Меры предосторожности:

Теплостойкие перчатки: для того, чтобы избежать Scald, возможно, происходит при прикосновении к спиннерет-пластине, крышке цилиндра или фланце, температура которой может достигать 300 ℃. Если необходимо, чтобы спешить крышку цилиндра или спиннерет при условии высокой температуры, лучше носить теплостойкие перчатки для сварщиков и влажных перчаток. Если используются влажные перчатки, вода в ней становится паром, чтобы охватить руку.

ПРИМЕЧАНИЕ -В связи с вращением коллекционного барабана запрещено прикасаться к вращающейся части в перчатках.

Ощибцы: Для избежания повреждения глаз от расплава или потенциального постороннего материала.

Необходимо носить очки при эксплуатации инструмента, пока дверь открыта.

1. Стоимость

AT225 Laboratory Swinning Machine является основным ключевым оборудованием в производстве синтетических волокон. Эта машина использует высокотемпературную медную обшивку для нагрева и расплавляет образец полимера, а также издал его, чтобы он пропустил жидкость через пластинку Spinneret при состоянии инертного давления N2. Жидкая струка охлаждается и нарисована, чтобы быть зарождающимся волокном. Зарождающиеся волокна заморожены на обмоточное колесо.

2. Параметры

3. Структура

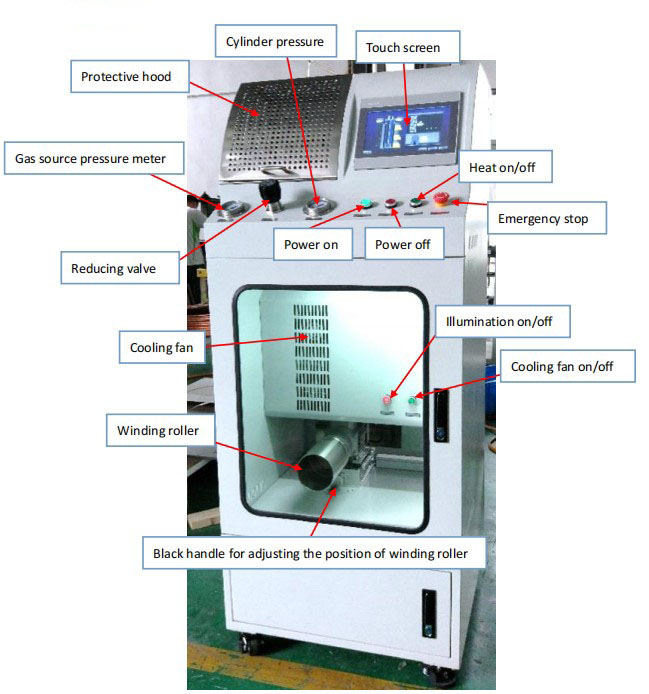

Рис.1-Whole Machine (вид спереди)

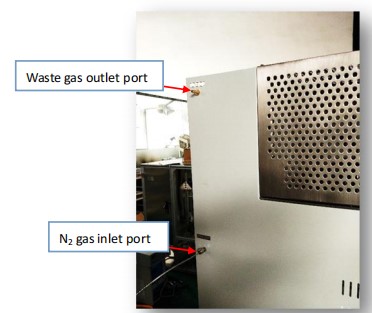

Рис.2-газ впускной/выходной порт

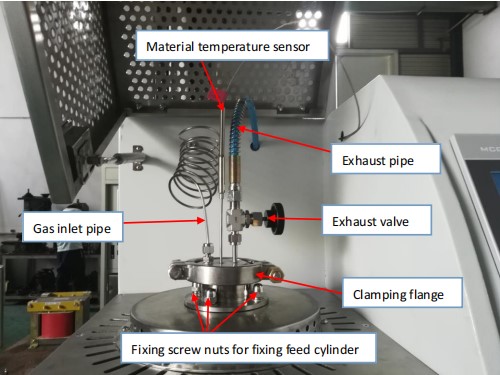

Рис.

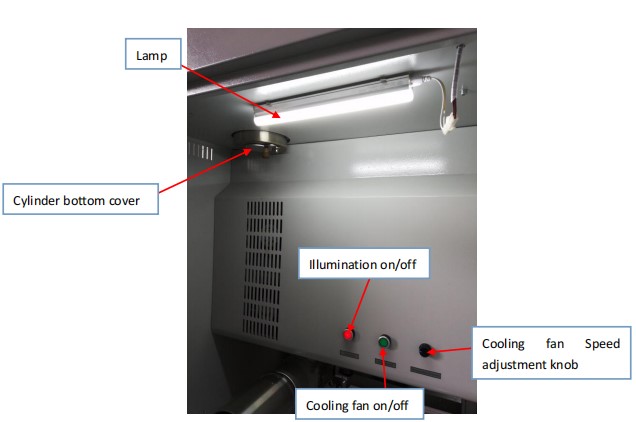

Рис. 4-illumination & Охлаждающий вентилятор

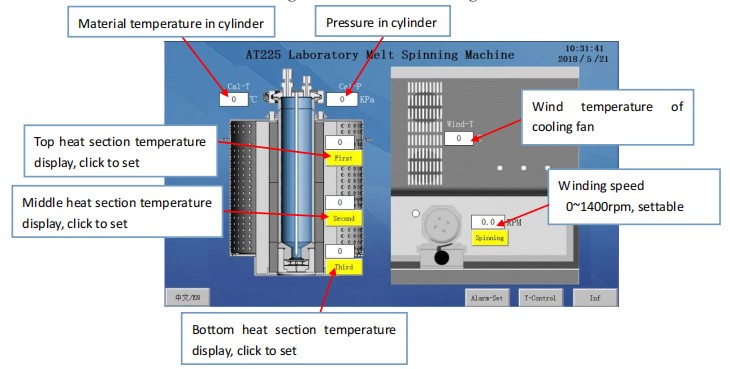

Рис

中文/en: нажмите, чтобы переключить отображение на китайском или английском.

Набор сигналов тревоги: нажмите, чтобы установить некоторые значения; Когда кто -либо находится за пределами диапазона сет, машина отправит сигнал тревоги.

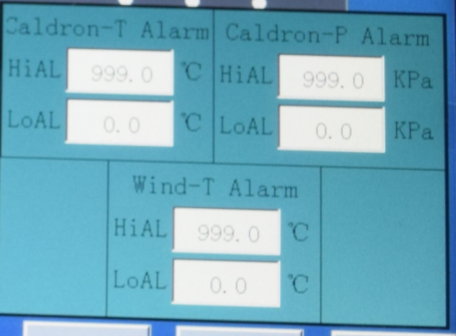

Рис. 6-Alarm Set

4. Операция

● Подготовьте газовый цилиндр N2 самим пользователем;

● Подключите газовый цилиндр N2 с впускным портом N2 с помощью 3 -миллиметровой газовой трубы из нержавеющей стали;

● Подключите выпускной порт с отходом газа с 6 -миллиметровым кожаным шлангом и вытяните кожаный шланг из окна;

● Сборка спиннерета, распределительная пластина и фильтрация пластины в металлическую коробку следующим образом:

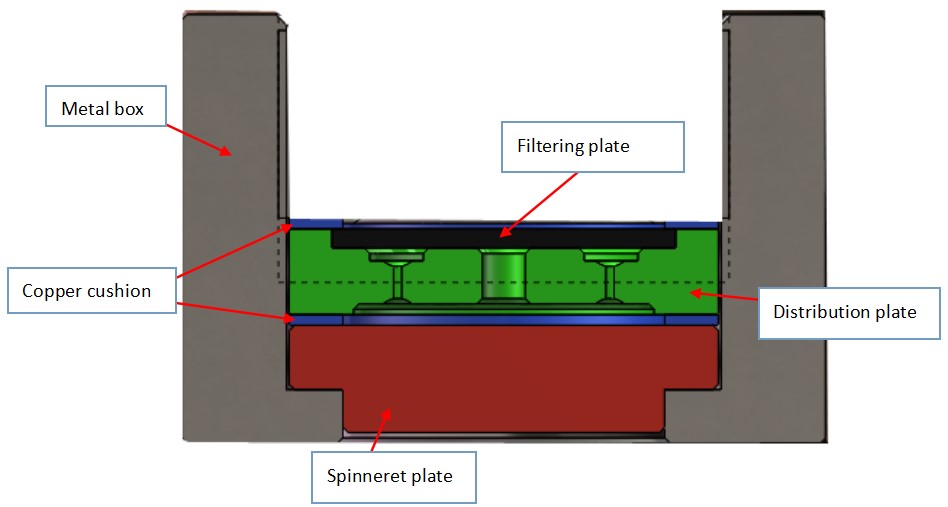

Рис.7-металлическая коробка

Снизу вверх:

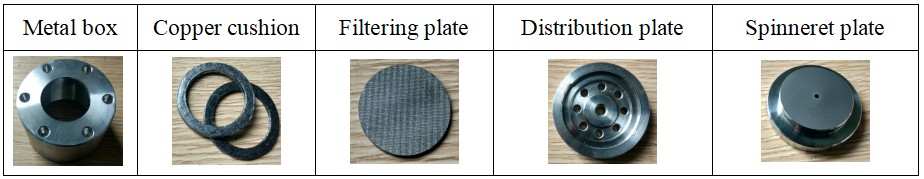

Spinneret Plate → Медная подушка → распределительная пластина → Фильтрационная пластина → медная подушка

● Привинтите металлическую коробку в сборе вверх на цилиндр подачи снизу и затяните ее, используя специальный пролет, оборудованный машиной;

Примечание-специальный пролет должен быть установлен на относительный крутящий ключ.

● Разлить зажимный фланце, залейте полимерный материал в цилиндр подачи, а затем затяните зажимный фланце;

● Откройте клапан N ₂ -газового цилиндра и включите выпускной выпускной переключатель, чтобы n ₂ газ мог проходить через цилиндр подачи и выхлопные газы через выпускной порт отходов;

● Давление источника газа в ₂ газе N должно быть не более 16 МПа; и отрегулировать восстанавливающий клапан, чтобы отрегулировать давление в цилиндре подачи;

Примечание-давление в цилиндре подачи необходимо не быть более 10,5 МПа.

● Нажмите 'First ', 'Second ' или 'Third ' на экране, а затем кадр диалога появится, чтобы установить необходимую температуру;

Установка: требуемая температура;

Узел: верхний предел температуры;

Loal: нижний предел температуры;

Начало: нажмите на него, чтобы подтвердить;

Стоп: нажмите на него, чтобы отменить;

Примечание-обычно температура, необходимая для прядения, составляет 10 ~ 40 ℃ выше точки расплава материала.

● После того, как все температура трех секций установлена, нажмите кнопку 'Heat On/Off ', а затем машина начинает нагреваться;

ПРИМЕЧАНИЕ 1-MUST Заполните цилиндр подачи сначала газом n2, а затем нажмите кнопку «Нагрев/выключение » для нагрева.

2-Sometime необходимо нагревать в третьем разделе, если есть небольшое количество материала. ● Переместите нижнюю крышку цилиндра, чтобы заблокировать экструдирующее отверстие спиннерет;

● Наблюдайте за температурой 'cal-t ', то есть температура материала в цилиндре подачи, во время нагрева, пока не достигнет требуемого значения температуры;

● Когда температура 'Cal-T ' достигает требуемого значения, носите перчатки и перемещайте нижнюю крышку цилиндра; В этот момент поместите бумажную полосу или руку под экструдирующим отверстием пластины Spinneret, чтобы проверить, прозвучит ли газ. Если да, это означает, что полимерный материал не расплавляется, повышайте температуру, пока он не тает.

Примечание-если почувствовать, есть ли газ через вытягивающее отверстие в спиннерет-пластине вручную, должен поместить руку немного от спиннерет-пластины в случае Scald. l Если нет газа через экструдирующее отверстие спиннерет, это означает, что полимерный материал расплавляется. На данный момент выключите выпускной клапан и установите скорость обмотки;

● Подождите, пока материал не будет экструдирован; Когда материал экструдирован, нарисуйте экструдированный материал медленно, используя пинцет и замолчил его на обмоток;

● Согласно конкретной ситуации, включите освещение и вентилятор охлаждения и отрегулируйте скорость охлаждающего вентилятора.

● Когда материала в цилиндре подачи недостаточно, n ₂ газ будет вылить, что означает, что спиннинг закончен.

● На данный момент включите выпускной клапан и установите скорость обмотки на 0;

● После отделки спиннина нет необходимости очищать металлическую коробку сборки и цилиндр подачи. Для следующего вращения просто вылейте новый материал в цилиндр подачи, и новый материал выталкивает старый материал;

● Если необходимо очистить металлическую коробку сборки и цилиндр подачи, сделайте это в соответствии со следующими этапами.

● Когда цилиндр подачи не охлаждается, скрутите металлическую коробку с узел со специальным гаечным ключом и крутящим ключом и разборкой;

Примечание-осторожно! Металлическая коробка сборки горячая при высокой температуре. При проникновении, пожалуйста, наденьте теплостойкие перчатки.

● Подождите, пока цилиндр подачи не станет охлаждено, снимите зажимную фланца и фиксирующую гайку для прикрепления цилиндра подачи, а затем вытяните цилиндр подачи из нагревательной оболочки сверху. Если цилиндр подачи нельзя вытащить сверху, нажмите на цилиндр подачи резиновым молотком снизу.

● Наконец, поместите металлическую коробку, спиннерет, распределительную пластину, фильтрующую пластину, медную подушку и цилиндр подачи в печь или духовку в кальцине;

● После калькуляции охладите и очистите их с помощью сжатого воздуха.

О нашей модели AT225 PLAGER SPINNing Machine, если у вас есть какие -либо вопросы, пожалуйста, не стесняйтесь обращаться к нам.
