Высококачественное гидростатическое давление Пластиковое покрытие труб

Поделиться с:

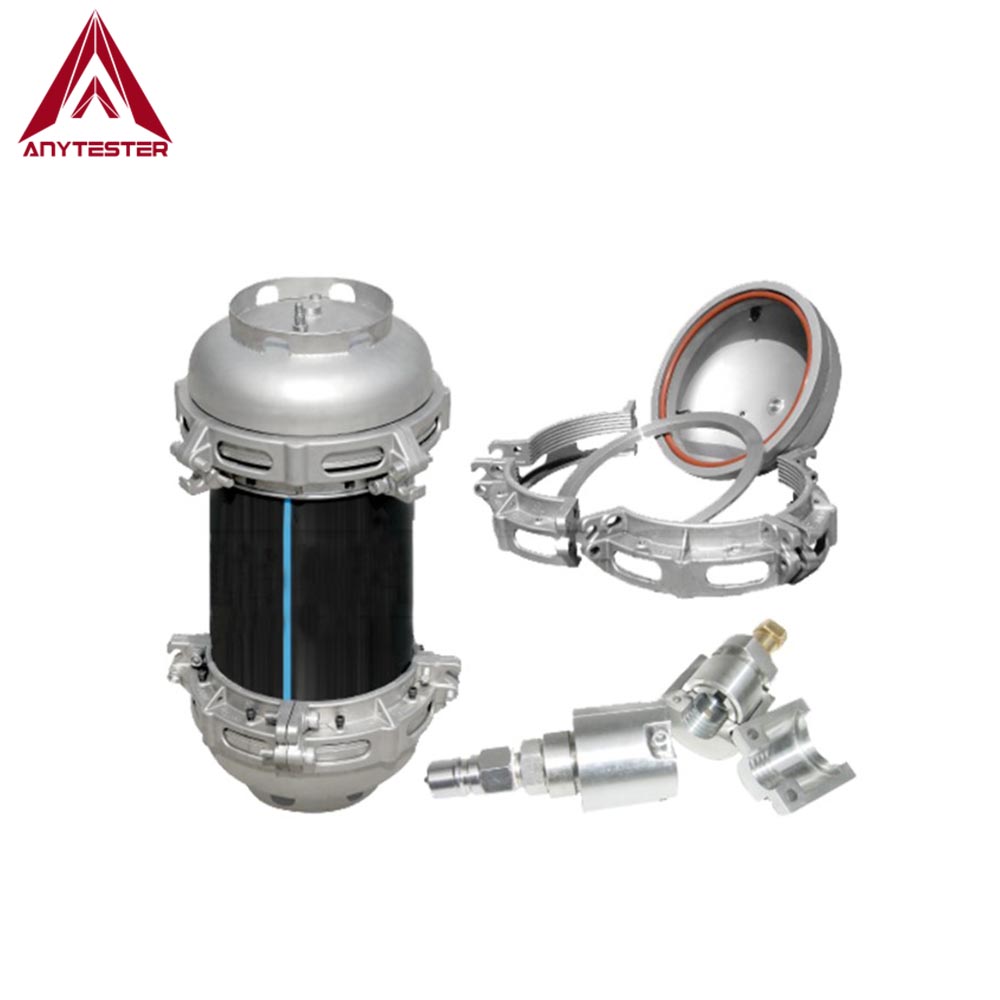

Высококачественное гидростатическое давление Пластиковое покрытие труб

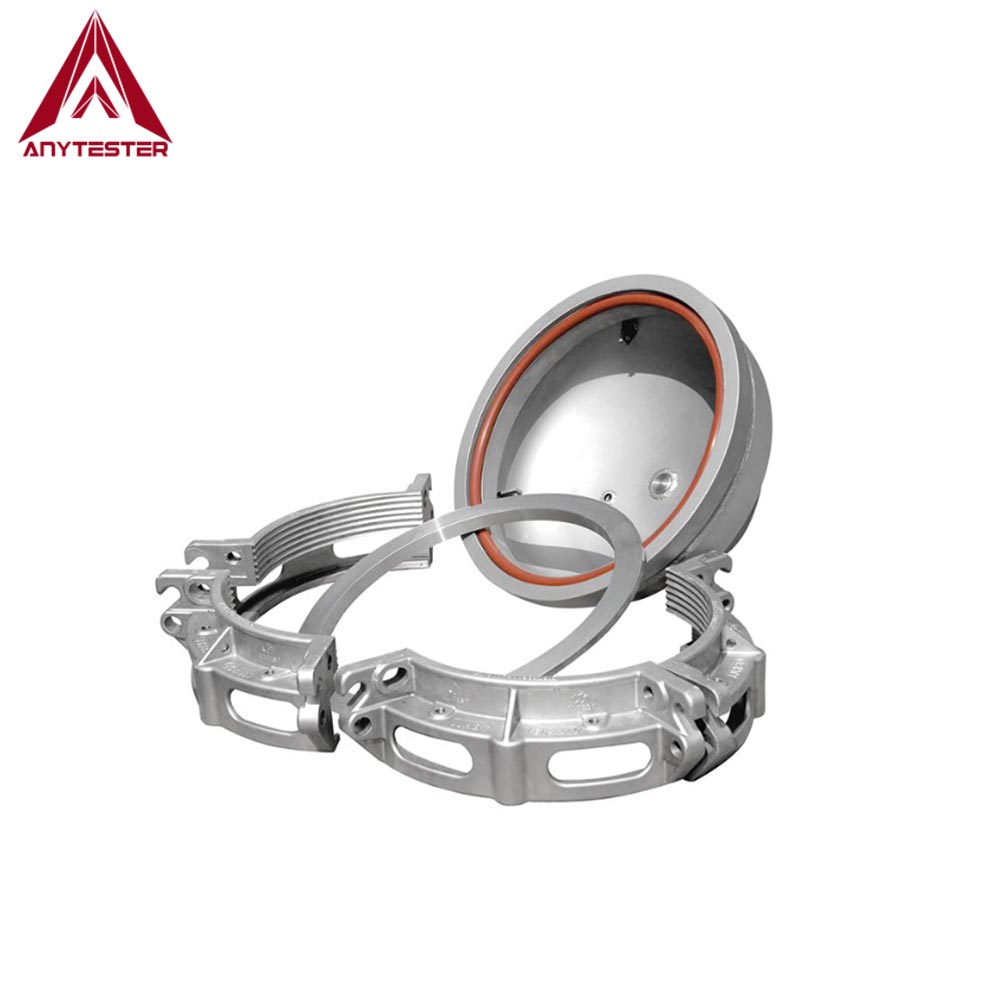

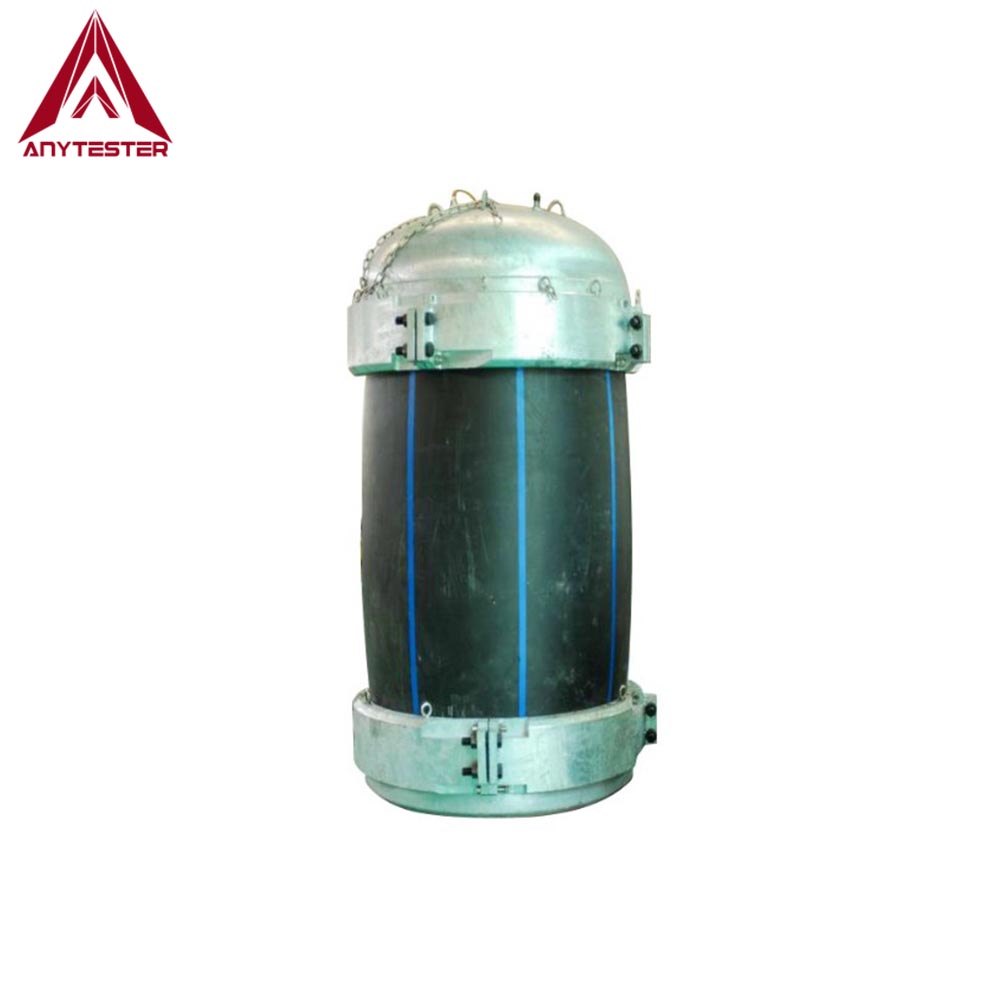

Эта конечная крышка используется для герметизации труб, которые будут выполнять тест на испытатель гидростатического давления.

Модель:
AT470
Марка продукта:
Anytester

штат:



Запрос цены Добавить в корзину

Описание продукта

Эта конечная крышка используется для герметизации труб, которые будут выполнять тест на тест на гидростатическое давление

Функции

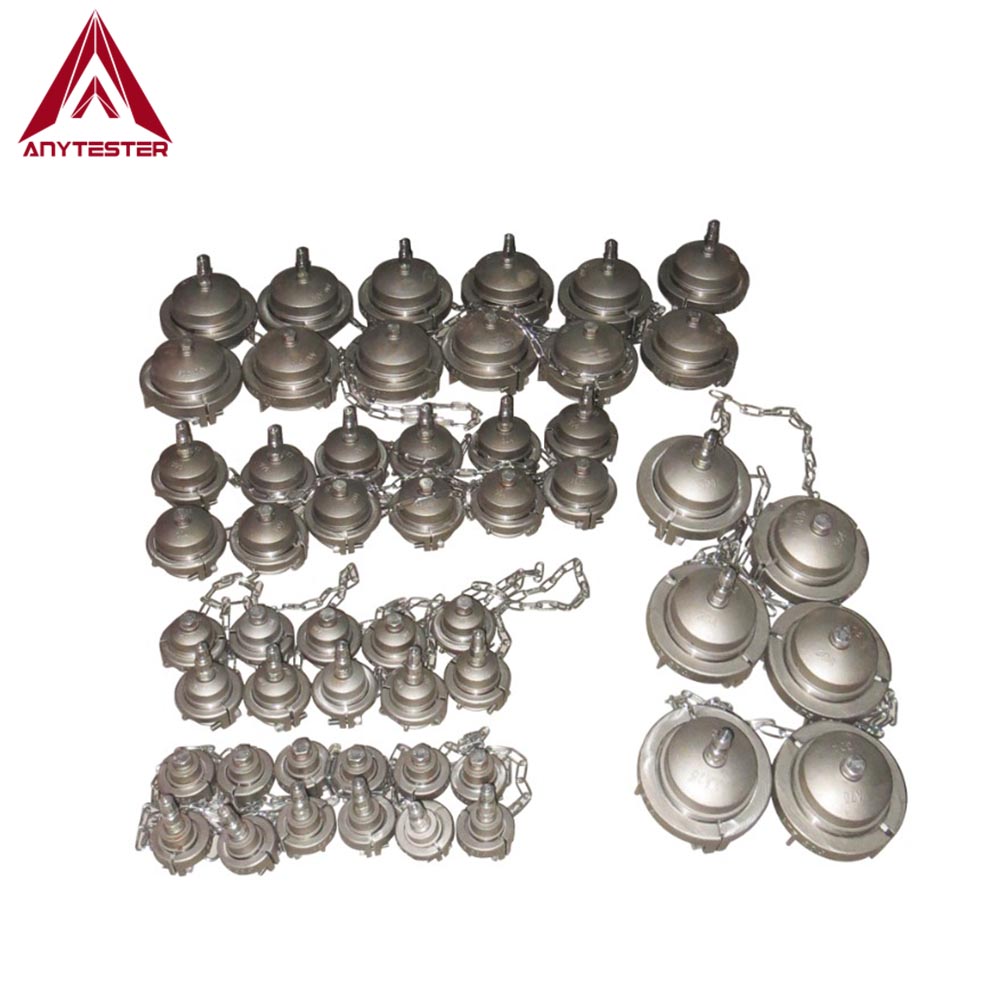

★ Различный диаметр можно выбрать в соответствии с требованиями клиентов

★ DN10 ~ DN800 END CAP Принять метод литья и DN900 ~ DN1600 Принять Метод машины

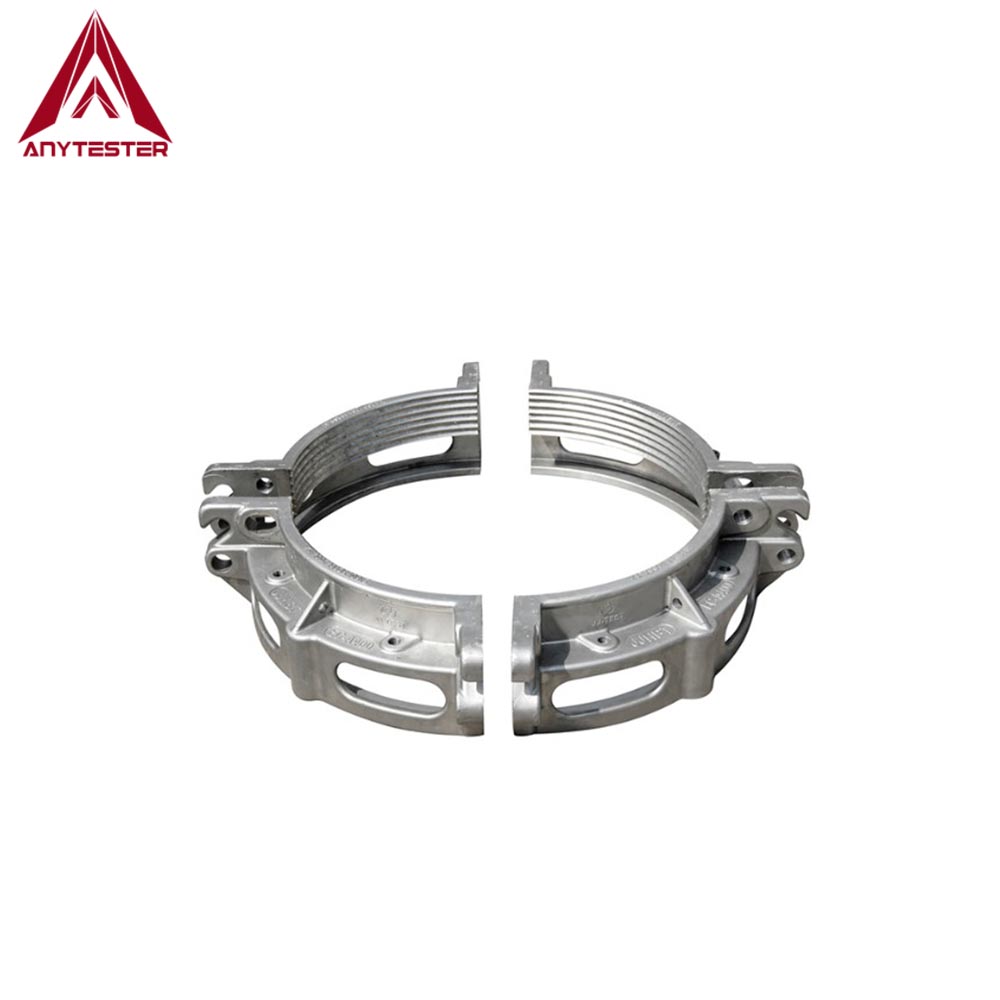

★ Модульная конструкция, простой в эксплуатации и не нуждается в специальном инструменте, а также, если какие -либо детали сломаны, его можно заменить.

★ Овальная резкая конструкция для защиты бака воды от удара.

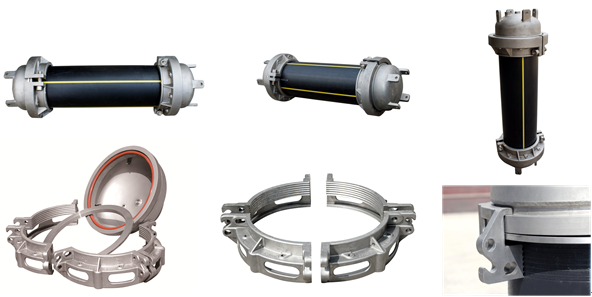

★ он может соответствовать с помощью резервуара для водного бака большинства поставщиков и машины для испытаний на гидростатическое давление

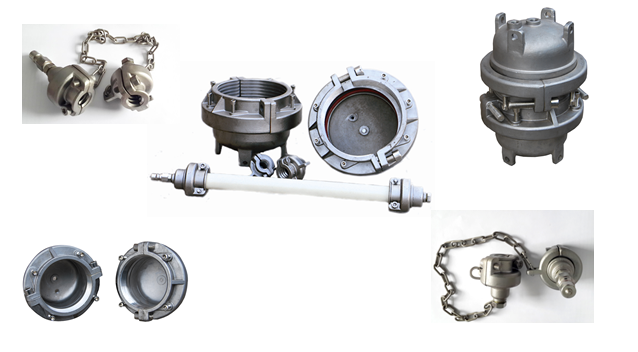

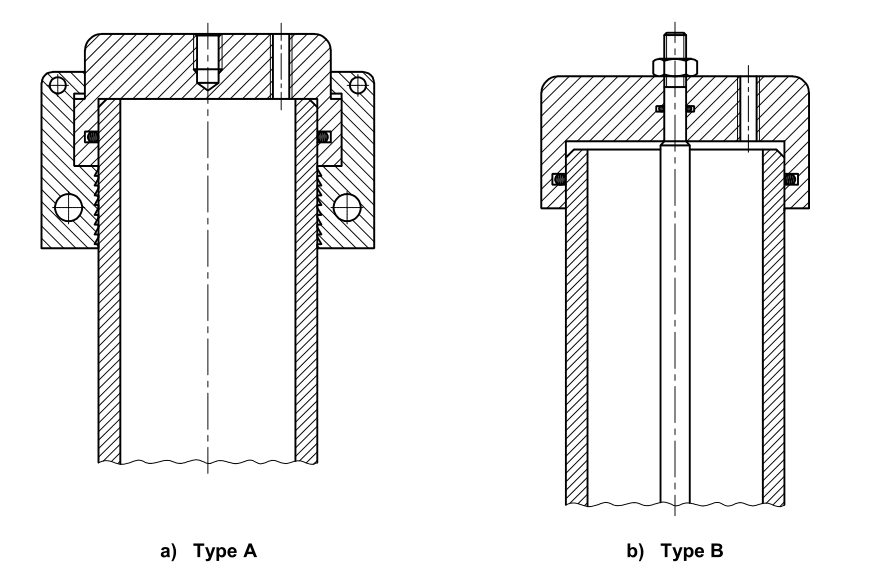

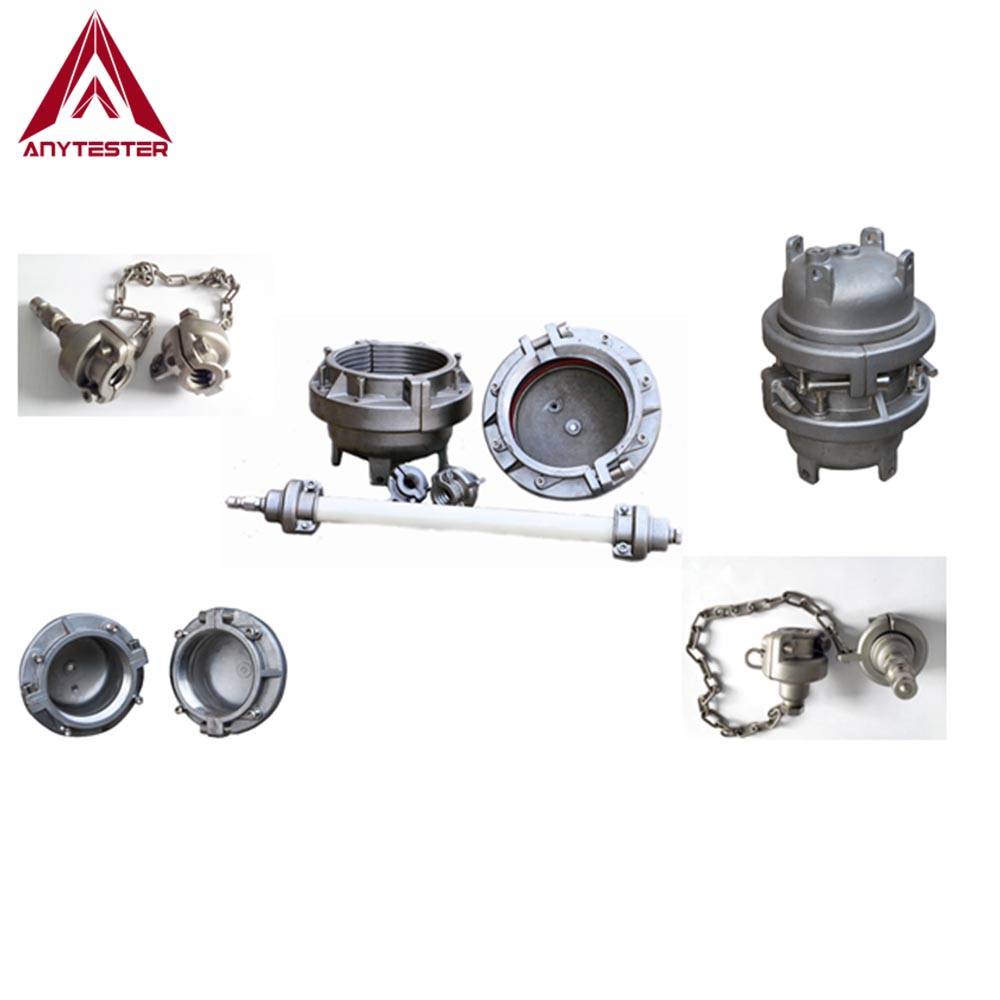

★ Два типа для выбора

Спецификация

E nd c ap
Спецификация			D1 0~ D1600
Структура			Конструкция сковороды
Запечатывающее кольцо			O -ring
Конверсионный разъем			PT1/4 , внутренняя нить, материал из нержавеющей стали
Конечное закрытие разъема			M12*1,25 , внутренняя поток
Диапазон давления	D16 ~ D110 мм		0~ 10 МПа ( максимум 20 МПа для D16/20/25 )
	Φ125 ~ φ630 мм		0~ 5 МПа
Материал			304 Нержавеющая сталь , 201 нержавеющая сталь, углеродистая сталь
Толщина стенки конечной крышки		DN10 ~ DN355	6 мм
		DN400 ~ DN710	8 мм
		DN800 ~ DN1600	10 мм

DN размер (мм)	Максимум Снаружи (мм)	Длина печати (мм)	O кольцо (мм)	Вес одной конечной крышки (кг)	Общая длина с трубой (мм)	Стандартное давление (МПа)	Максимум Давление (MPA)
10	33	30	Φ 10*3.1	0.4	300	12	20
16	33	30	Φ 16*3.1	0.4	350	12	20
18	36	30	Φ 18*3.55	0.4	350	12	20
20	38	40	Φ 30*3.55	0.5	35	12	20
25	43	40	Φ 25*3.55	0.5	35	12	20
32	50	40	Φ 32*3.55	0.7	460	10	14
40	77	40	Φ 40*3.55	0.76	460	10	14
50	87	43	Φ 50*3.55	0.9	475	10	14
63	100	45	Φ 63*3.55	1.1	500	10	14
75	125	52	Φ 75*5.3	2.2	550	10	14
90	145	60	Φ 90*5.3	3.3	580	10	14
110	172	68	Φ 110*5.3	5.0	600	8	11
125	190	78	Φ 125*5.3	7.1	720	8	11
140	212	80	Φ 140*7	9	780	8	11
160	236	97	Φ 160*8	11	860	8	11
180	256	98	Φ 180*8	14.7	935	8	11
200	283	105	Φ 200*10	17	960	8	11
250	410	130	Φ 250*12	27	1230	6	9
315	480	153	Φ 315*12	38	1560	6	9
355	545	170	Φ 355*16	45	1620	5	8
400	600	175	Φ 400*16	50	1650	5	8
450	695	175	Φ 450*16	90	1680	5	8
500	764	215	Φ 500*20	95	1700	5	8
560	765	215	Φ 560*20	130	1710	5	8
630	830	220	Φ 630*20	150	1820	5	8
710	940	200	Φ 710*25	170	1940	4	6
800	1080	250	Φ 800*25	199	2150	3	4
900	1180	255	Φ 900*28	243	2200	1.5	2.5
1000	1280	260	Φ 1000*28	273	2300	1.5	2.0
1200	1500	260	Φ 1200*30	313	2408	1.5	2.0
1600	2200	300	Φ 1600*30	476	2480	1.2	1.8
