HY0260 Атмосферная плазменная система покрытия

HY0260 Атмосферное плазменное покрытие атмосферное плазменное покрытие является одним из видов технологии упрочнения поверхности и модификации поверхности. Он может сделать поверхность субстрата с устойчивостью к износу, коррозионной стойкостью, высокотемпературной окислением, электрической изоляцией, тепловой изоляцией, излучением, износом и уплотнением.

Модель:
Hy0260
Марка продукта:
Anytester

штат:



Запрос цены Добавить в корзину

Приложение

Атмосферное 0260 плазменное покрытие атмосферного плазменного покрытия атмосферное плазменное покрытие является одним из видов технологии усиления поверхности и модификации поверхности. Он может сделать поверхность субстрата с устойчивостью к износу, коррозионной стойкостью, высокотемпературной окислением, электрической изоляцией, тепловой изоляцией, излучением, износом и уплотнением.

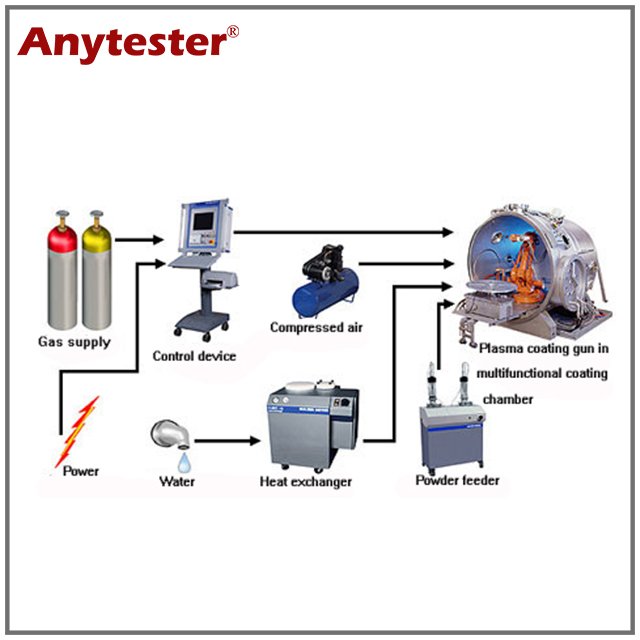

Обычно он состоит из семи частей: источник питания в плазме, шкаф для управления плазмой, кормушка порошка, вода и электроэнергии, смешанный шкаф, пистолет плазменного покрытия, теплообменник/система охлаждения, кабели водных вод в плазме.

Принцип

Технология покрытия плазменного покрытия использует плазменную дугу, приводимую из-за постоянного тока в качестве источника тепла, создавать керамику, сплав, металл и другие материалы нагреваются до расплавленного или полумолтенного состояния и струя/спрей на поверхность предварительно подготовленной заготовки Чтобы сформировать сильный прикрепленный твердый поверхностный слой.

Техническая спецификация

1. Плазменный инвертор питания питания :

Обеспечить мощность постоянного тока для пистолета плазменного покрытия, используя модули IGBT, интеллектуальное управление модулями, дуга мягкого запуска, небольшой размер, высокая эффективность, низкое энергопотребление, хорошее рассеяние тепла может работать непрерывно низкая частота отказа-наилучшим источником питания в плазме.

Элемент	Параметр
Входная мощность	3p AC380V, 50 Гц/60 Гц
Выходная мощность	80 кВт
Максимальное напряжение без нагрузки	DC125V
Эксплуатационный ток	100-800а
Рабочее напряжение	30-85V
Силовые характеристики	Постоянный источник тока
Тока точности	<1%
Коэффициент нагрузки	90%
Измерение	650 × 430 × 1600 мм
Масса	200 кг

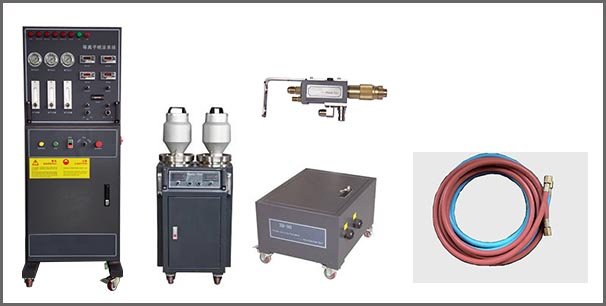

2. C Ontrol Cabinet

Он может автоматически управлять процессом распыления, зажигания, мягкого запуска, мягкого охвата; Напряжение и ток регулируют при работе; и с температурой воды, напряжением, автоматической защитой от давления воды; Для воды, электричества, газа, регулирования порошка и контроля. Он может отслеживать всю систему, пользователь может напрямую понимать систему из шкафа управления, когда параметры системы, такие как напряжение и размер тока, могут быть прочитаны непосредственно, когда система электроэнергии и газа несет те же требования, система будет автоматической тревога, чтобы напомнить пользователю выполнить соответствующую корректировку. Температура плазменной дуги регулируется путем настройки тока и напряжения на панели. Пользователи также могут управлять основным газом через панель управления, второй газ для контроля соотношения потока газа и газа, чтобы изменить длину дуги плазмы и скорость пламени конечных частиц порошка, чтобы изменить скорость, чтобы обеспечить точность повторных Эксперименты, другой шкаф управления (энергопотребления могут установить свои собственные), распыление (энергопотребления могут установить свои собственные), чтобы клиенты долго распыляли, чтобы иметь металлический порошок, это может быть (3 кВт или Итак) через ручку для автоматического переключения параметров, простых, удобных и применимого.

Элемент	Параметр
Входное напряжение	2p AC220V 50 Гц
Входная мощность	500 Вт
Тип управления	Siemens Plc + Relay
Основной тип газа и давление	Азот, аргон (0,6-0,8 МПа)
Вторичный тип газа и давление	Водород (0,4 МПа)
Давление азота	0,6 МПа
Использование газа	Аргон, аргон + водородный азот, азот + водород
MFC повторяемость	± 0,2% фс
Точность MFC	± 1% fs
Точность выходного напряжения	± 0,5 В.
Точность вывода тока	± 0,5a

3. Порошковой кормушка

Это для хранения порошка и доставки порошка в распылитель по мере необходимости. Основной газ брызговика используется в качестве порошкового питательного газа, а порошок транспортируется на выпускной подачи порошка через вращение скребка для кормления порошка, а порошок отделяется от кормления порошка через газовое давление Чтобы войти в аэрозольное пистолет. Отрегулируйте потенциометр на панели управления, чтобы отрегулировать скорость подачи.

Элемент	Параметр
Кормление	Тип давления скребка
Грузоподъемность ствола	6.0L
Кормление газа	аргон или азот
Кормление давления газа	0,5-0,6 МПа
Скорость кормления	0 ~ 180 г / мин
Точность кормления	± 1%
Кормление потока газа	400-800L / ч
Измерение	500 × 460 × 1400 мм
Масса	50 кг

4. с водой и Смешанный шкаф электричеством

Он смешал воду и электричество и отправила на распылитель, обеспечивая высокочастотное напряжение импульсного импульса для запуска дуги оружия и обнаружения температуры воды и давления на охлаждающую воду, легкий и гибкий, легко перетаскивание. Производительность дуги хорошо, уменьшает кратковременное воздействие дуги сопла.

Элемент	Параметр
Входное напряжение	AC220V, 50 Гц / 60 Гц
Рейтинг власти	250 Вт
Режим управления	Внешний контроль
Выходное высокочастотное напряжение	AC2500 ~ 3000
Измерение	610× 480× 340 мм
Масса	30 кг

5. Плазменное покрытие пистолет

Это для производства операций с покрытием плазменного покрытия, рабочая мощность может до 50 кВт, поэтому она может использовать высокую мощность доставки порошка, сокращать время распыления и снизить затраты на обработку. Стандартная архитектура обеспечивает быструю замену аппаратного обеспечения.

Элемент	Параметр
Рейтинг власти	50 кВт
Рейтинг тока	100-800а
Рабочее напряжение	30-75V
Измерение	8075190 мм
Масса	1,5 кг

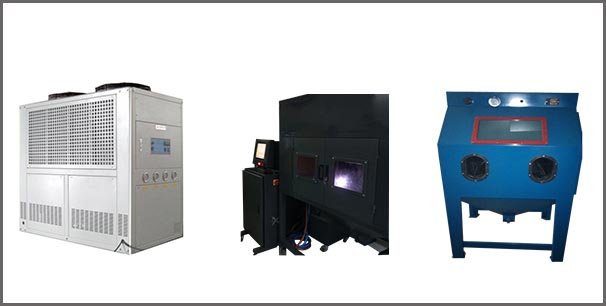

6. Теплообменник/система охлаждения

Двойной компрессор привод, чтобы уменьшить размер машины, в то же время пистолеты с покрытием получают лучшее охлаждение, а затем продлит срок службы сопла.

Элемент	Параметр
Циркулирующая емкость бака воды	250 кг
Охлаждающая способность	35 кВт
Рабочее напряжение	30-75V
Колебания температуры воды	5 ℃
Давление выхода воды	0-1,3 МПа регулируется
Выходной поток воды	6 м3 / ч
Вентилятор	85W × 2
Входная мощность	3p AC380V 50 Гц/60 Гц 13,5 кВт
Измерение	1330× 780× 1310 (мм)
Масса	450 кг

7. Плазменная вода и электрические кабели.

Использование итальянского импорта ПВХ трубы, давление взрыва высокой до 6 МПа, рабочее давление 2 МПа, максимальный ток постоянного тока 1000A, номинальный ток высокой до 650А. Он может непрерывно работать, когда рабочая температура ниже 55 ° C

8. M Ulti-функциональная камера покрытия

Он изготовлен из сварки холодной пластины, включая дверь коробки, систему удаления пыли наблюдения, системы освещения и системы удаления пыли. Он с небольшим, простым в эксплуатации, как шумом, пыли, так и радиационной защиты, так что особенно подходит для работы с распылительным покрытием и подготовки образца.

Элемент	Параметр
Максимальная ширина заготовки	400 мм
Максимальная длина заготовки	600 мм
Плета пыли	> 50 м²
Объем воздуха	> 2500 м3 / ч
Плотность фильтрации	5ммм
Очистка реактивного давления	0,4-0,6 МПа
Рабочая температура	<100 ℃
Потребление сжатого воздуха	0,1-0,3 м³ / мин
Двумерное устройство для удержания пистолета
Минимальный настройка блока	1 мм (любая ось)
Минимальный мобильный блок	1 мм (произвольная ось)
Быстро движущаяся скорость	100 мм / с (произвольная ось)
Максимальный размер программирования	500*300 мм;
Справочная точка программирования	бесплатно установить
Время покрытия	может быть бесплатный набор
Максимальный диаметр поворота	¢ 200 мм
Заготовка заготовка максимальная нагрузка	30 кг
Власть	3p AC380V 50 Гц/60 Гц
Измерение	1,311,6 м

9. Машина песочной обработки коробки

Элемент	Параметр
Размер рабочей камеры	900 мм ´ 800 мм ´ 750 мм
Количество удаления пыли	8,5 м ³ / мин
мотор удаления пыли	220В, 50 Гц, 250 Вт.
Воздушный источник	5-7 бар (кг / см2)
Входная мощность	220 В 50 Гц
Измерение	900 мм ´ 1100 мм ´ 1750 мм
Масса	450 кг

10. Воздушный компрессор

Элемент	Параметр
Объемный поток	3,4 м ³ / мин
Максимальное рабочее давление	0,8 МПа
Моторная мощность	22 кВт (380 В / 3/50 Гц)
Объем бензобака	1 м³
Замороженная сухая машина	4 м ³/мин
Давление выхода воды	0-1,3 МПа регулируется
Выходной поток воды	6 м3 / ч
Вентилятор	85W × 2
Входная мощность	3p AC380V 50 Гц/60 Гц 13,5 кВт
Измерение	900 мм ´ 1100 мм ´ 1750 мм
Масса	450 кг

Стандартная конфигурация

Нет.	Элемент	Количество
1	Плазменный источник питания	1Set
2	Плазменный шкаф	1Set
3	Порошковой кормление	1Set
4	Смешанный шкаф с водой и электричеством	1Set
5	Плазменное покрытие пистолет	1Set
6	Теплообменник /система охлаждения	1Set
7	Плазменные водяные кабели	1Set
8	Товарная накладная	1 шт
9	Сертификат качества	1 шт
10	Руководство пользователя	1 шт

Дополнительная конфигурация

Нет.	Элемент
1	Многофункциональная камера покрытия
2	Коробка типа песочная машина
3	Воздушный компрессор
