HY4900 Torque Rheomet

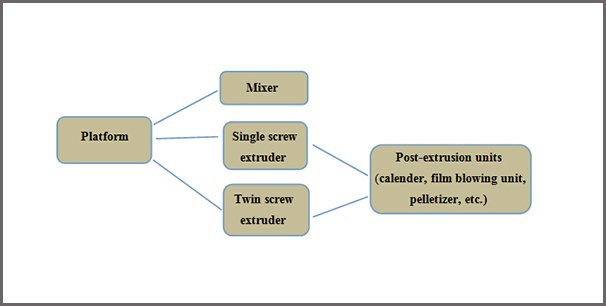

RHEOTEOMER крутящего момента HY 4900 - это измерительная система для изучения потока, пластазирования, тепла и устойчивости полимеров. Эта система состоит из платформы и некоторых функциональных единиц, таких как микшер и экструдер. Платформа, подключенная к функциональной единице, может измерять поведение потока и составное поведение, параметры критической обработки температуры, давления, крутящего момента и вязкости полимеров в лабораторном отрицательном объеме. Этот инструмент, который предназначен для превосходной системы с высокой точностью измерения, гибкостью обработки и воспроизводимостью тестирования, широко применяется в исследованиях научных исследований, эксперимента по контролю качества и процессу. Вся система заключается в следующем:

1. Платформа

Платформа, связанная с внешним ПК через промышленную шину, предоставляет все функции для управления и  управления функциональными единицами и записи данных. Он имеет механический и электрический интерфейс, сопоставляющий с миксером или экструдером. У нас есть два вида структур, чтобы соответствовать функциональным единицам с платформой. Один из них - это упрощенная структура, а другая - это подвижная структура подразделений, которая делает функциональную единицу на русле для легкого обмена. Вы можете выбрать сборку для выполнения задач тестирования. Платформа и ее технические параметры показаны как рис. 1 и Tab.1.

                                               T ab. 1 Параметр платформы ​​ ​​ ​

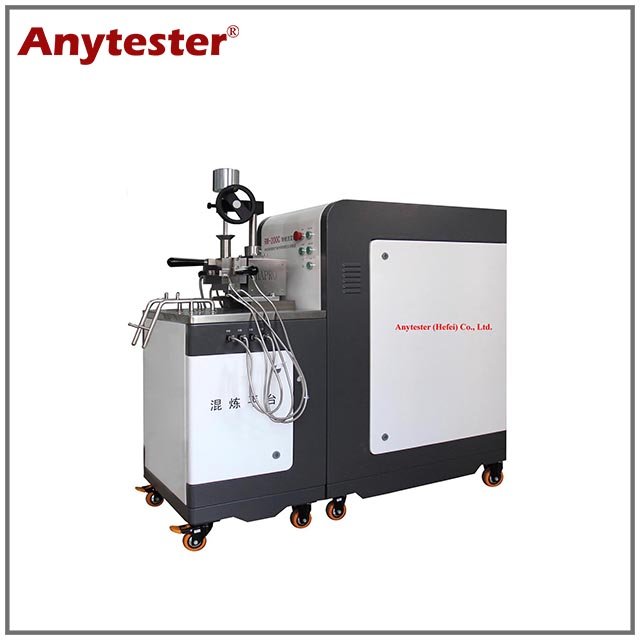

2. Миксера

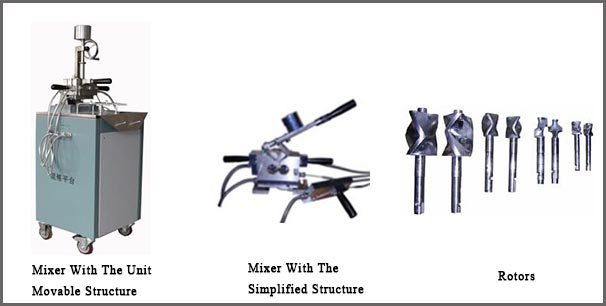

Микшер применяется для тестирования термопластиков, термореакций, эластомеров и других подобных материалов под воздействием температуры и сдвига. Некоторая важная информация, такая как время слияния, устойчивость ПВХ тепла и сдвига, вязкость расплава и поперечное связывание свойств полимеров, может быть получена в этом блоке. Он оснащен 3 частями, составленными электрическими нагревательными камерами и двумя обменными роторами. Камеры и роторы изготовлены из 1cr18ni9ti и 3cr13 из нержавеющей стали соответственно, а уплотнение оси роторов изготовлено из сплава Cu-C для обеспечения идеального уплотнения. Микшер, роторы и его параметры показаны как рис.2 и вкладка.2.

                                  T ab. 2 Параметр смеситель ​​ ​​ ​

3. Один винт -пластиковый экструдер и умирает

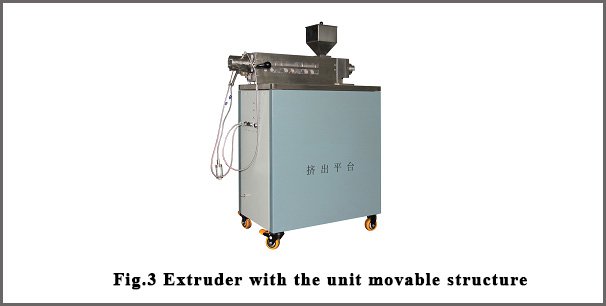

Экструдер, соединенный с матрицей, используется для тестирования реологических характеристик и процесса способности термопластов, особенно полиолефинов, для производства испытательных образцов в лаборатории. Существует 5 типов умираний может быть прикреплено к экструдеру. Это капилляр, плоская пленка, стержень, труба и покрытый проволоки. Эти штампы создают профили определенной геометрии. Температура и измерения давления расплава вдоль ствола экструдера и умирают, обеспечивают точное определение состояния расплава. Подходящее условие обработки может быть выбрано во время экструзии. В частности, мощный экструзионный капиллярный реометр может быть построен с использованием экструдера вместе с капиллярными штампами. Реологические данные, такие как скорость сдвига, стресс сдвига и вязкость, могут быть оценены с помощью коррекций Рабиновича и Бэгли. Винт, ствол и умирают из 38CRMOALA и 3CR13 сплавной стали. Экструдер и умирают и их параметры показаны как рис.3 и вкладка.3.

T ab. 3 Параметр S o f Extrude R и D ​

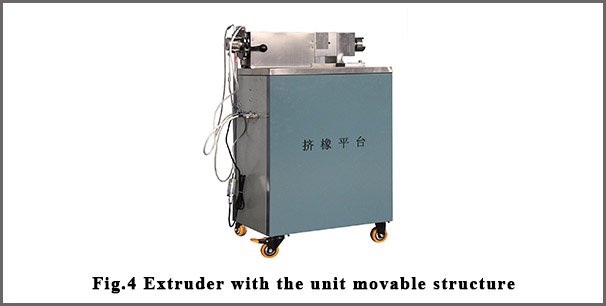

4. Один винтовой резиновый экструдер и умирает

Экструдер, соединенный с матрицей, используется для тестирования реологических характеристик и процессовой способности каучуков для производства испытательных образцов в лаборатории. Экструдер и умирают, а их параметры показаны как рис.4 и вкладка.4.

                                                T ab. 4 Параметр S o f Extrude R и D ​

5. Конический двойной винт -экструдер и умирает

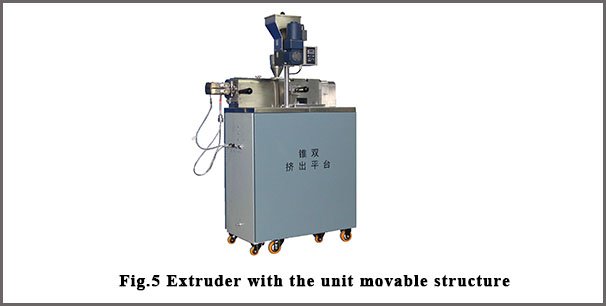

Смешанный конический двойной винт, подключенный с платформой, может использоваться для моделирования производственного процесса конического двухворнового экструдера. Он принимает уникальный дизайн структуры, легкий и быстрый в очистке после эксперимента по коррозионному материалу. Экструдер особенно подходит для обработки PF PVC Power, подключенной к различным штамбам, может напрямую выдавать лист, трубы, профили и т. Д. Экструдер и умиратели и их параметры показаны как рис.5 и Tab.5.

                                                    T ab. 5 Параметр S o f Extrude R и D ​

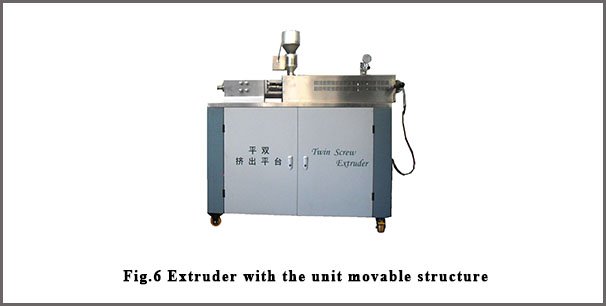

6. Параллельный двойной винтовой экструдер и умирает

Параллельный двойной винтовой экструдер используется для заполнения, смешивания, модификации и улучшения резиновой, пластиковой и инженерной смолы, а также для девертатилизации супер поглощающей смолы. Экструдер также может использоваться для экстрадирования биоразлагаемого мастер -бата, полимидсенденсации полиамидов и полиуретановой полимеризации, а также производства гранулирования углеродного порошка и магнитного порошка, кабельного изоляционного материала, материала из оболочки, кабеля из ПВХ и различных сшивающих материалов силана. Экструдер и умирают и их параметры показаны как рис.6 и вкладка.6.

T ab. 6 Параметр S o f Extrude R и D ​

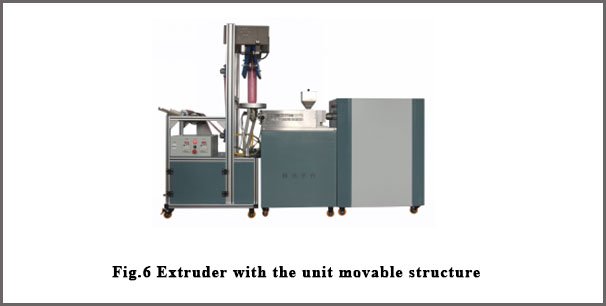

7. пленка Blowing Machine

Пленка Blowing Machine подходит для производства пленки в небольших масштабах для лабораторного использования. Параметры показаны как рис. 7 и Tab.7.

                                               T ab. 7 Параметр S O F пленка

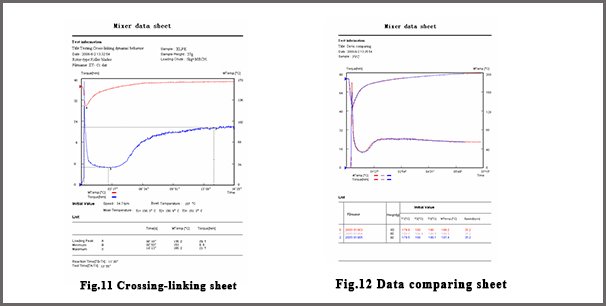

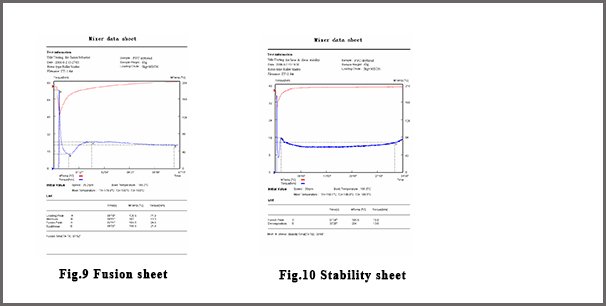

8. Программное обеспечение и лист данных

Набор программного обеспечения для инструмента следует:

(1) Платформовое программное обеспечение.

(2) Программное обеспечение для микшера.

(3) Программное обеспечение экструдера.

(4) Программное обеспечение вязкости.

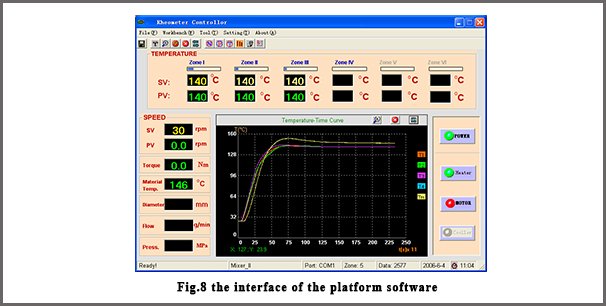

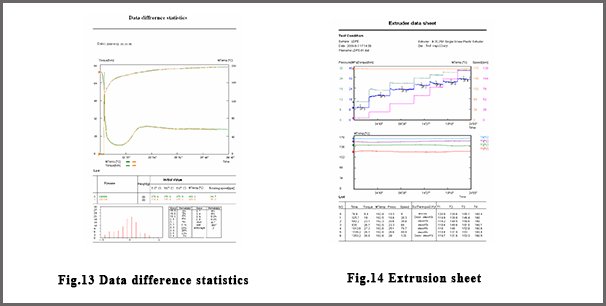

Они работают в системе Windows XP. Интерфейс программного обеспечения платформы показан как рис. , Рис.14, рис15.
